海灣GST-BT001M點型可燃氣體探測器
一、海灣GST-BT001M點型可燃氣體探測器特點
GST-BT001M點型可燃氣體探測器采用半導體氣敏元件，工作穩定，采用吸頂與底座旋接安裝方式，安裝簡單，接線方便，可與海灣公司生產的各類火災報警控制器配合應用。用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。GST-BT001M可以檢測天然氣（T）。采用DC24V供電?？商峁┮粚τ性从|點用于直接控制煤氣管道電磁閥。
二、海灣GST-BT001M點型可燃氣體探測器主要技術指標
| 型號 | GST-BT001M |
| 檢測元件 | 半導體自然擴散式 |
| 工作電壓 | DC24V，允許范圍DC12V～DC28V |
| 功耗 |
正常監視≤0.8W 報警狀態≤3W |
| 報警濃度 | 天然氣(BT系列)：5000×10-6(1%LEL) |
| 預熱時間 | 3分鐘～6分鐘 |
| 報警方式 | 紅色指示燈緊急閃爍，并伴有間歇蜂鳴聲 |
| 有源觸點 | 適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電 |
| 使用環境 |
溫度：-10℃～+50℃ 相對濕度≤95%，不結露 |
| 編碼方式 | 十進制電子編碼 |
| 外形尺寸 | 直徑:108mm，高:55mm |
三、海灣GST-BT001M點型可燃氣體探測器結構特征、安裝與布線
GST-BT001M點型可燃氣體探測器由兩部分構成：探測器及底座，示意圖如圖1所示。

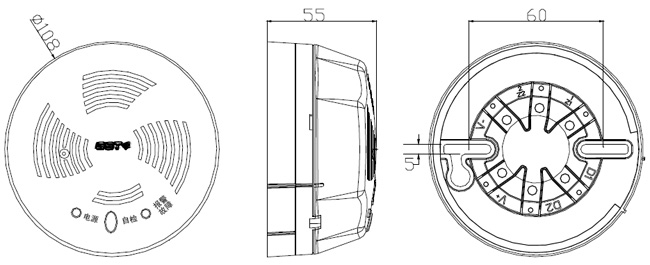

圖1 GST-BT001M點型可燃氣體探測器及底座
安裝與接線：
首先將GST-BT001M探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖2所示。

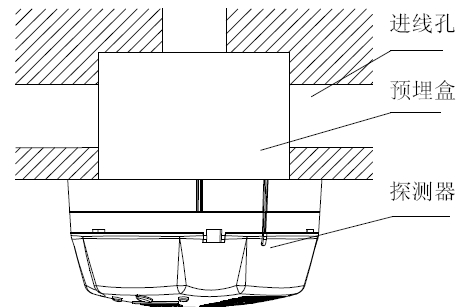

圖2 GST-BT001M點型可燃氣體探測器安裝示意圖
其對外接線端子示意圖如圖3：
圖3 GST-BT001M點型可燃氣體探測器對外接線端子示意圖
其中：
D1、D2：接電源總線，無極性
Z1、Z2：接信號總線，無極性
V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖
布線要求：信號線Z1、Z2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
